Aplicación
|
Sistema de aire acondicionado
|
|
Control de Temperatura
|
Mediante señales de sensores del sistema
|
|
Modelo
|

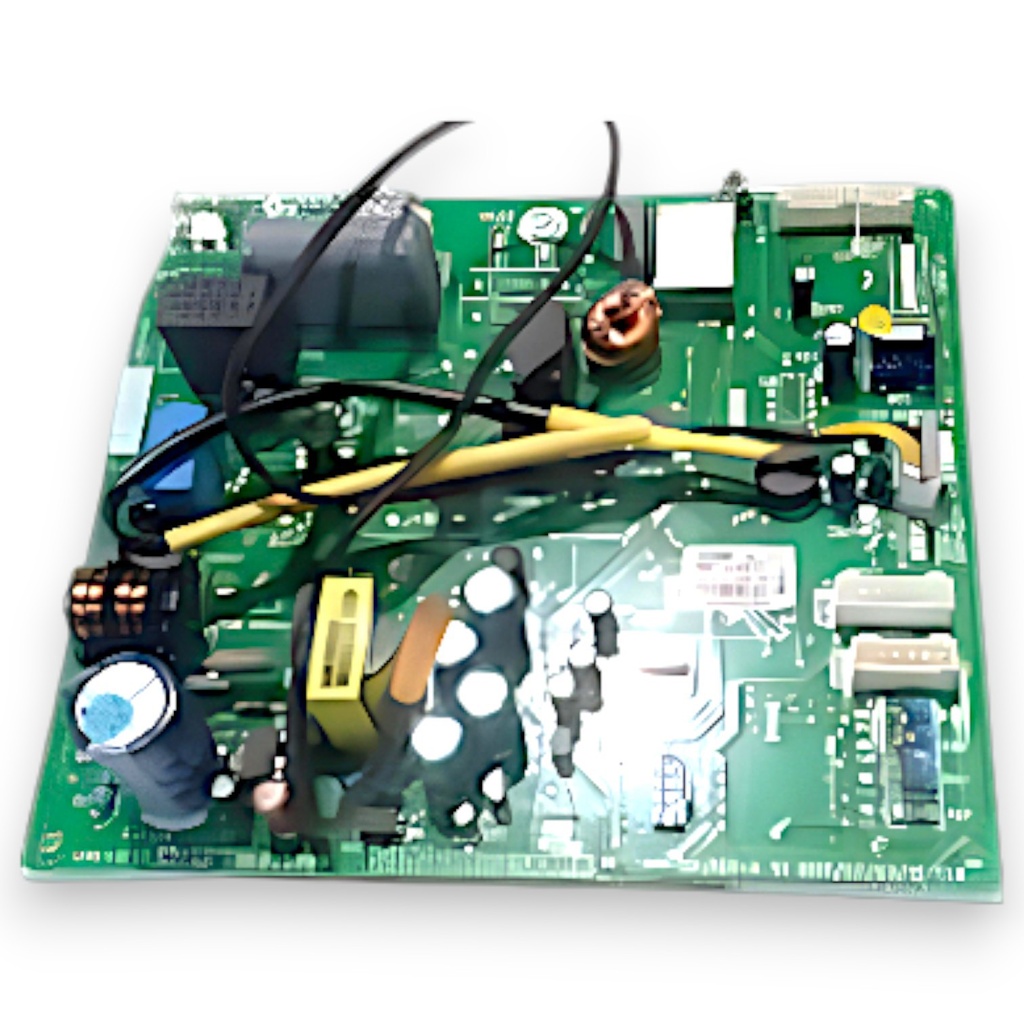

WZ4K35V28
|
|
Función principal
|
Control y procesamiento central del sistema
|
|
Sistemas compatibles
|
Unidades exteriores Gree U-Match; sistemas Split comerciales Inverter; unidades condensadoras de 24000 a 42000 BTU/h
|
|
Modelos compatibles
|
GUHD24NK3FO; GUHD30NK3BO; GUHD30NK3CO; GUHD30NK3C1O; GUHD30NK3FO; GUHD36NK3FO; GUHD42NK3FO
|
|
Códigos de producto compatibles
|
CF090W0660; CF090W0250; CF090W0330; CF090W0520; CF090W0670; CF090W0680; CF090W0700
|
|
Código de producto/repuesto
|
30224000027
|
|
Dimensiones (L × An × Al) (mm)
|
200 × 140 × 50 mm
|
|
Procesamiento de señales
|
Señales provenientes de sensores
|
|
Gestión de componentes
|
Envío de comandos a componentes del sistema
|
|
Control de funcionamiento
|
Coordinación y supervisión electrónica del equipo
|
|
Gestión del sistema
|
Operación y regulación del sistema de climatización
|
|
Sensores
|
T-SENSOR1 / T-SENSOR2 / T-SENSOR3
|
|
Señal de presión
|
H-PRESS
|
|
Presostato de alta
|
HPP
|
|
Presostato de baja
|
LPP
|
|
Salida / conexión calefacción
|
HEAT
|
|
Conexiones de motor
|
DC MOTOR1 / DC MOTOR2
|
|
Tipo de conexiones
|
Conectores multipin y terminales dedicados
|
