Configuración
|
Kit premontado
|
|
Tipo de producto
|

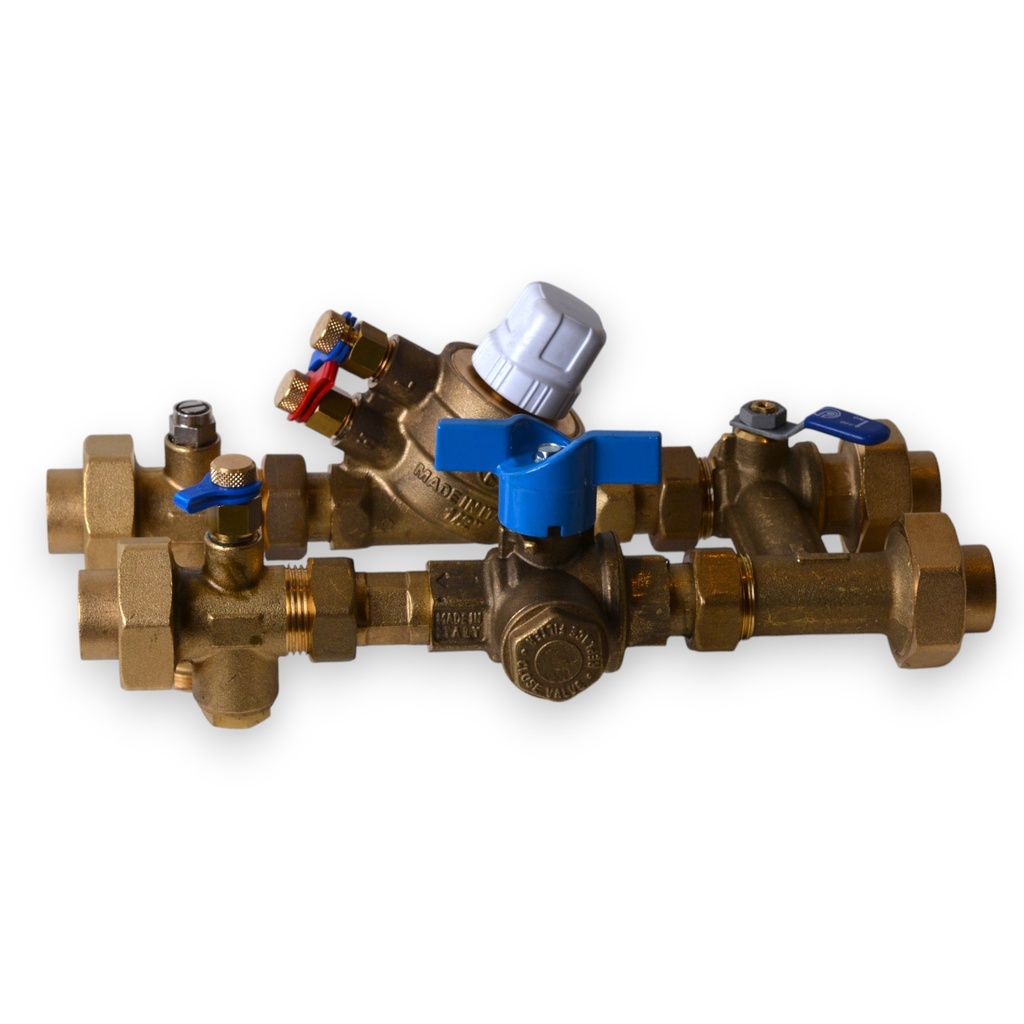

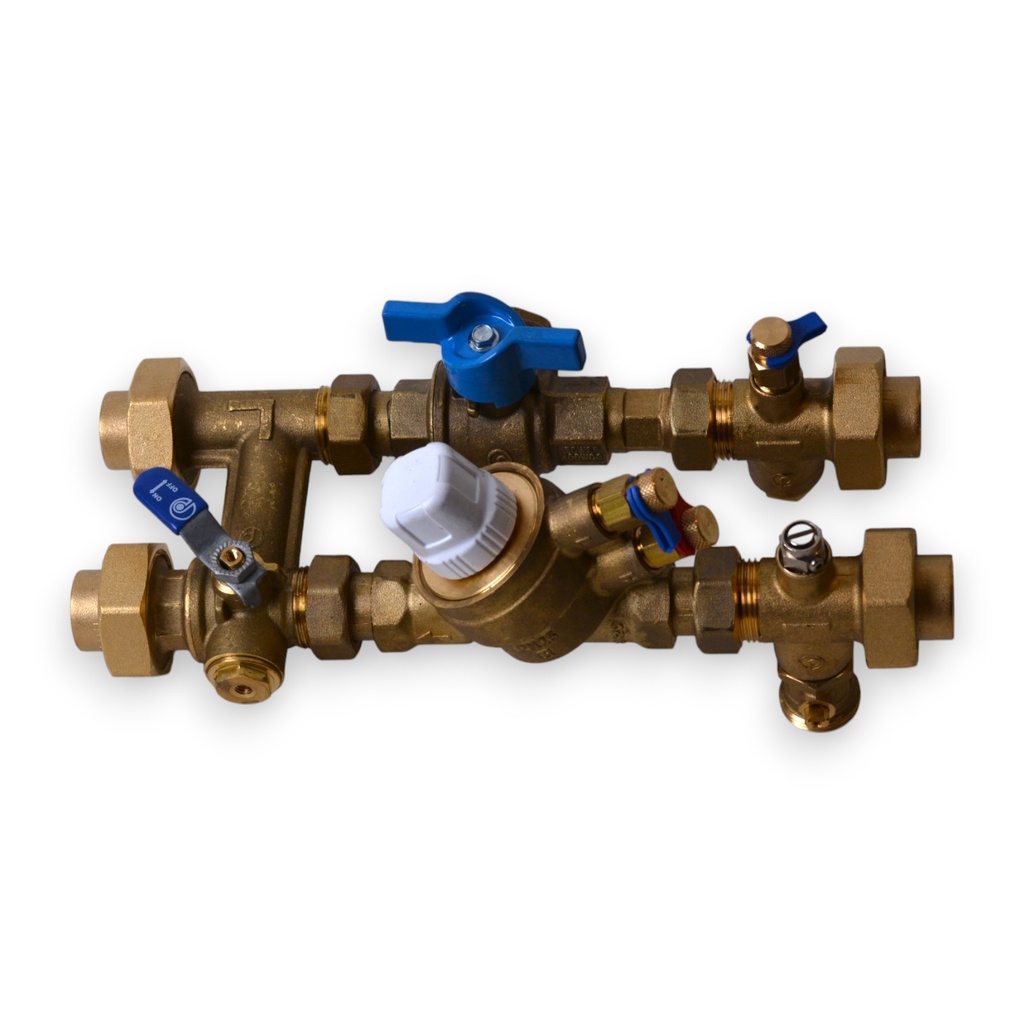

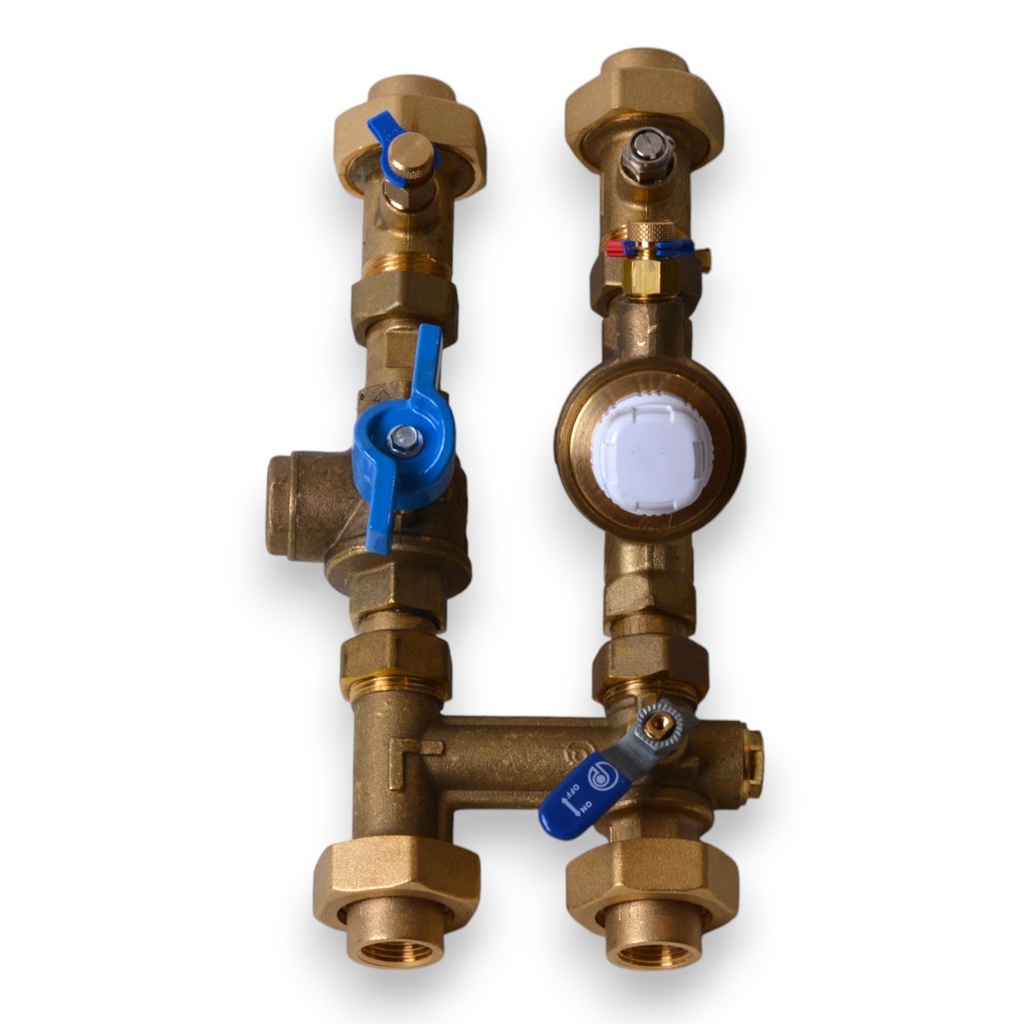

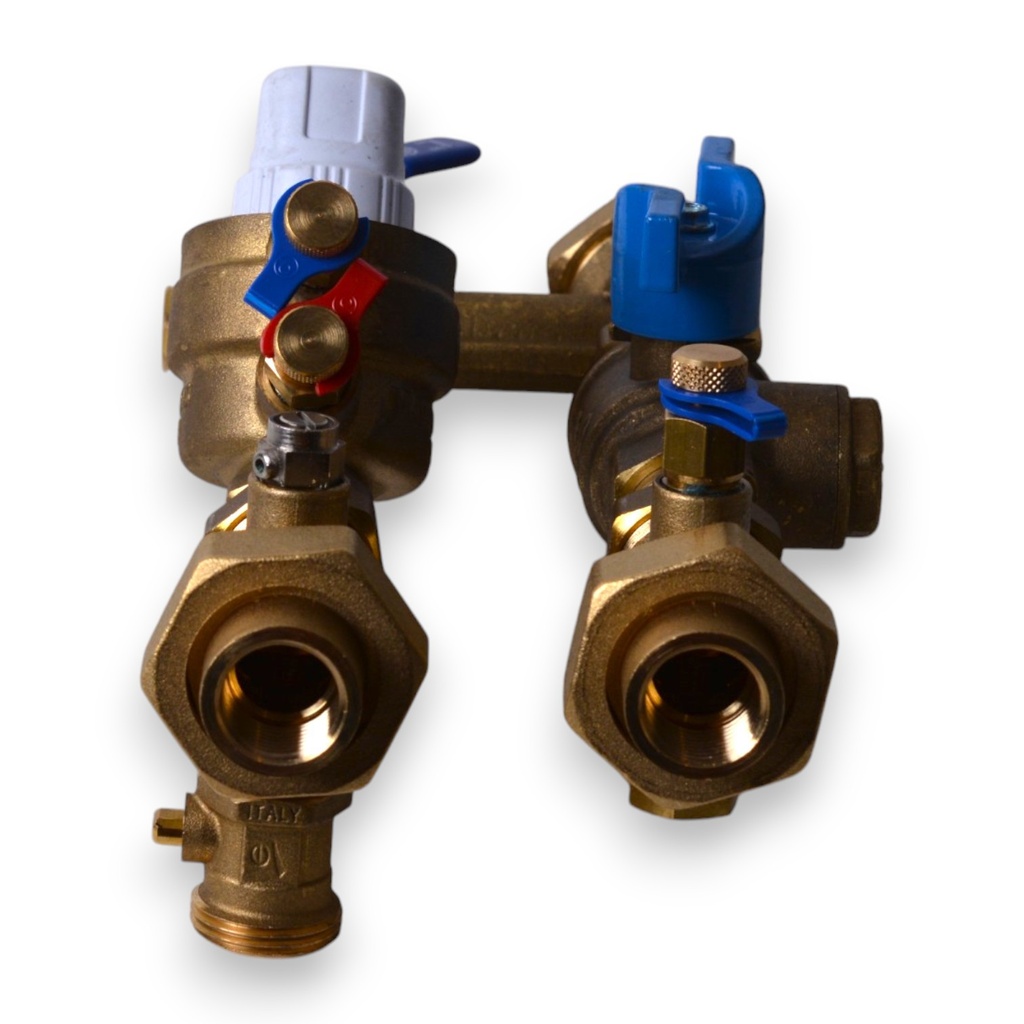

Kit de regulación y balance para fan coil
|
|
Codigo del Modelo
|
XT704G
|
|
Kv (By-pass branch)(m3/h)
|
2.6 m³/h
|
|
Presión máxima de trabajo (bar)
|
16 bar (con mangueras)
|
|
Presión máxima del cuerpo (bar)
|
25 bar (sin mangueras ni actuadores)
|
|
Fluido de trabajo
|
Agua o agua con etilenglicol
|
|
Temperatura mínima del fluido (°C)
|
5 °C (-10 °C con etilenglicol; el fluido no debe congelarse)
|
|
Temperatura máxima del fluido (°C)
|
90 °C
|
|
Rango de temperatura de trabajo (°C)
|
+5 °C a +90 °C (con mangueras)
|
|
Conexiones
|
Rosca EN10226-1 / ISO228 o NPT (según versión)
|
|
Carrera (Stroke) (mm)
|
3
|
|
Posición de montaje
|
Entre vertical y horizontal (no instalar invertido)
|
|
Material del filtro
|
Acero inoxidable
|
|
Compatibilidad
|
Actuadores termoeléctricos M30 × 1,5
|
|
XT704 1/2" × 1/2"
|
450 l/h (Caudal máximo)
|
|
XT704 3/4" × 3/4"
|
1850 l/h (Caudal máximo)
|
|
Presión diferencial 150 l/h
|
20 kPa (0,20 bar)
|
|
Presión diferencial 450 l/h
|
25 kPa (0,25 bar)
|
|
Presión diferencial 1000 l/h
|
25 kPa (0,25 bar)
|
|
Presión diferencial 1850 l/h
|
35 kPa (0,35 bar)
|
